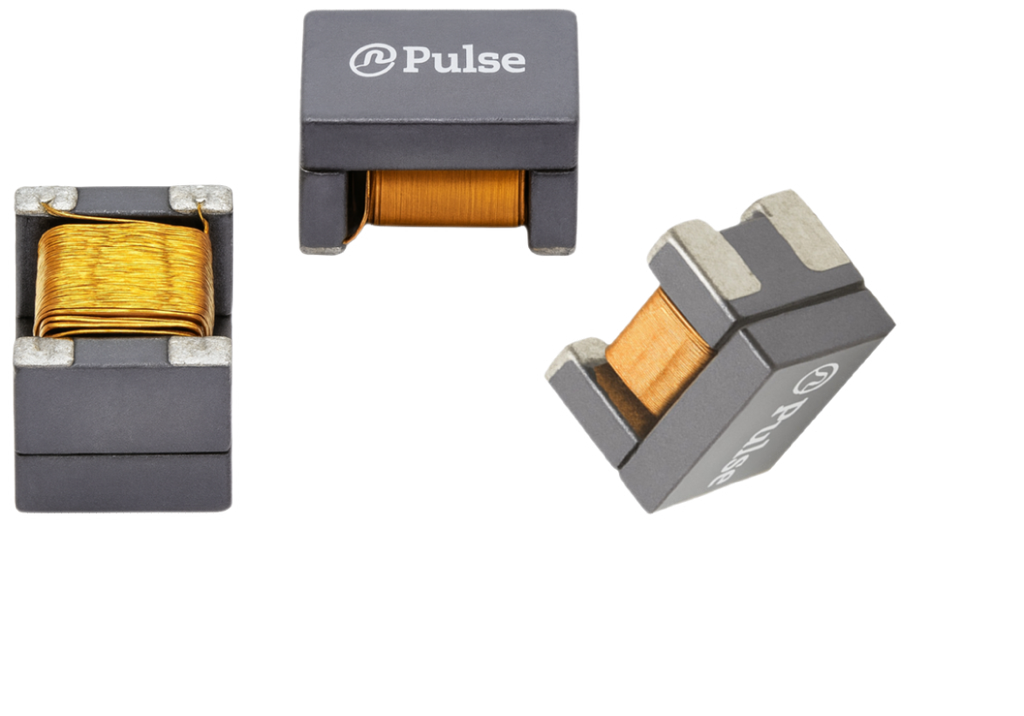

De AC1210-serie compacte common-mode-smoorspoelen voor CAN- en CAN-FD-netwerken met datasnelheden tot 10 Mbit/s onderdrukken elektromagnetische mode-storingen op de buslijnen en zijn bedoeld voor toepassingen in voertuigen en industriële besturingssystemen.
De tweelijns smoorspoelen van Yageo, verkrijgbaar via Rutronik, hebben een 1210-behuizing (3225 metrisch). Er zijn uitvoeringen met inductanties van 11, 22, 51 en 100 µH. De maximale gelijkstroom bedraagt 300 mA. Afhankelijk van de uitvoering loopt het bedrijfstemperatuurbereik van –55 tot +150 °C of van –40 tot +125 °C. Het ontwerp is bestand tegen trillingen en schokken.
De serie ondersteunt DCMR CAN-klasse 2 en 3. Het ontwerp sluit aan op IEC 62228-3 en CiA 110, die eisen en aanbevelingen bevatten voor de elektromagnetische compatibiliteit van CAN-componenten en -netwerken. Met de verschillende inductantiewaarden kunnen ontwerpers de filtering afstemmen op de betreffende communicatiearchitectuur.
