20 aug. 2012
2 minuten

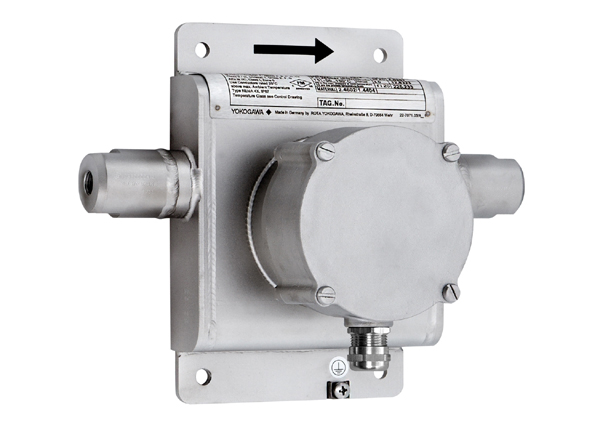

Yokogawa heeft het programma flowmeters uitgebreid met de Rotamass LR. Volgens Yokogawa is het ’s werelds kleinste Coriolis massaflowmeter. De flowmeter bestaat uit een dubbel gebogen meetbuis en een leeglopende constructie en is een uitbreiding op Yokogawa’s Rotamass low flow line productrange.
De Rotamass LR is ontwikkeld voor het meten van vloeistoffen en gassen. De effectieve turn-down bedraagt voor vloeistoffen 2.000:1 en voor gassen 5.000:1. Het meetbereik varieert van 10,5 g/h t/m 40 kg/h; de leesnauwkeurigheid bedraagt ±0,15% voor vloeistoffen en ±0,5% voor gassen.
Dubbele gebogen meetbuis
De Rotamass LR heeft een dubbele gebogen meetbuis die voor een optimale scheiding zorgt tussen meetelement en procesvibraties die de zero-stabiliteit en meetnauwkeurigheid negatief beïnvloeden. Bij verandering van de vloeistofdichtheid kan een Coriolis flowmeter met enkele meetbuis uit balans raken en zich gedragen als een zender. De Rotamass LR blijft daarentegen gebalanceerd als gevolg van de gelijkmatige massaveranderingen in beide buizen en de afwezigheid van interferentie door procesleidingen.
Door het ontwerp is de meter ongevoelig voor veranderingen in de omgevingstemperatuur en biedt het een uitstekende zero-stabiliteit bij wisselende procesomstandigheden. Beide meetbuizen zijn vervaardigd van C-22 legering, dat minder gevoelig is voor thermische expansie dan traditioneel RVS.
Inline temperatuursensor voor betrouwbare meting
De meting van de buistemperatuur speelt een belangrijke rol bij massaflow- en dichtheidsmeting. Gewoonlijk is het moeilijk om de temperatuur te meten met Coriolis flowmeters met een meetbuis met kleiner oppervlak. Dit probleem wordt bij de Rotamass LR voorkomen door gebruik te maken van een inline temperatuursensor, waarmee snel en nauwkeurig temperaturen van -50°C tot +150°C kunnen worden gemeten.
Robuuste RVS behuizing
Met een gasdichte, volledig RVS behuizing voor drukken tot 65 bar, stelt de ROTAMASS LR nieuwe veiligheidsstandaarden voor de low flow markt. De Rotamass LR leent zich voor toepassing in hoge drukapplicaties tot 400 bar. Een grote variëteit aan gelaste procesaansluitingen is leverbaar. In tegenstelling tot de meeste gangbare flowmeters zijn pakkingen overbodig waardoor de kans op lekkage wordt geminimaliseerd.
Isolatie- en verwarmingsopties
Ter voorkoming van vloeistofcomponentscheiding en gascondensatie, zijn isolatie en een verwarmingsmat als optie leverbaar.
De Rotamass LR leent zich voor vloeistof- en gasmeting, hoge druk gasleidingen, chemische inspuiting, micro-doseersystemen, pompbesturing, precisiecoating en mengprocessen in chemische laboratoria en chemische en farmaceutische productieomgevingen.
