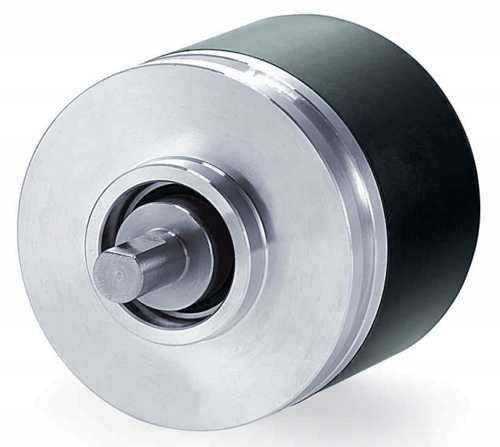

De Lika MS40 TT is een ‘single-turn’ absolute encoder voor het monitoren en aansturen van gereedschapsrevolverkoppen in CNC-draaibanken. De encoder is beschikbaar in vier modellen voor revolverkoppen met 8, 10, 12 of 24 posities.
De output van de indexeringspositie is 4-bit of 5-bit binaire code. Voor een extra snelle informatie-overdracht wordt beroep gedaan op een parallelle output. Dankzij een ‘LOW logic level zone’ – met een amplitude variërend tussen 3° tot 7° -tussen de opeenvolgende posities is de signaalveiligheid verhoogd. Een strobe-signaal voor slave-master- transmissiesynchronisatie, met een amplitude van 12° verhoogt de nauwkeurigheid tot 1° 24′ met een maximale operationele frequentie van 128 MHz.
