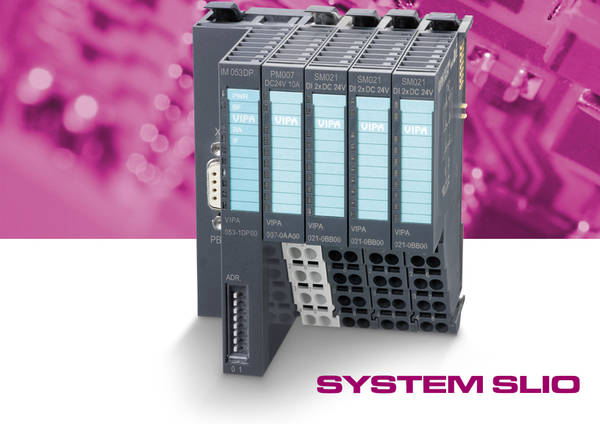

SLIO staat voor Slice I/O. Dit remote I/O-systeem omvat interfacemodules voor Profibus, CANopen, Profinet, EtherCAT en Modbus die tot 64 elektronicamodules ondersteunen.
De montage is zeer eenvoudig. Eerst worden de terminalmodules met elkaar verbonden, vervolgens worden de elektronicamodules ingevoegd in het benoemde slot van de terminalmodule totdat de verbinding tussen de beide moduleonderdelen tot stand is gekomen door een hoorbare klik.
Met behulp van de voedingsmodule die een andere kleur heeft dan de signaalmodule en de functiemodule, is het mogelijk om aparte groepen te maken die potentiaal gescheiden zijn. De terminalmodule combineert de cageklem aansluitingen, de mechanische busconnector en de elektronicamodules. Deze modules zijn verbonden met de terminal modules door een veilig sliding mechanisme. In geval van een defect of vervanging van een module hoeft alleen de elektronicamodule uit de terminalmodule gehaald te worden; bedrading en opstelling blijven op de 35 mm DIN rail. De trapsgewijze terminalmodule maakt een snelle, duidelijke en een veilige manier van bedraden mogelijk.
